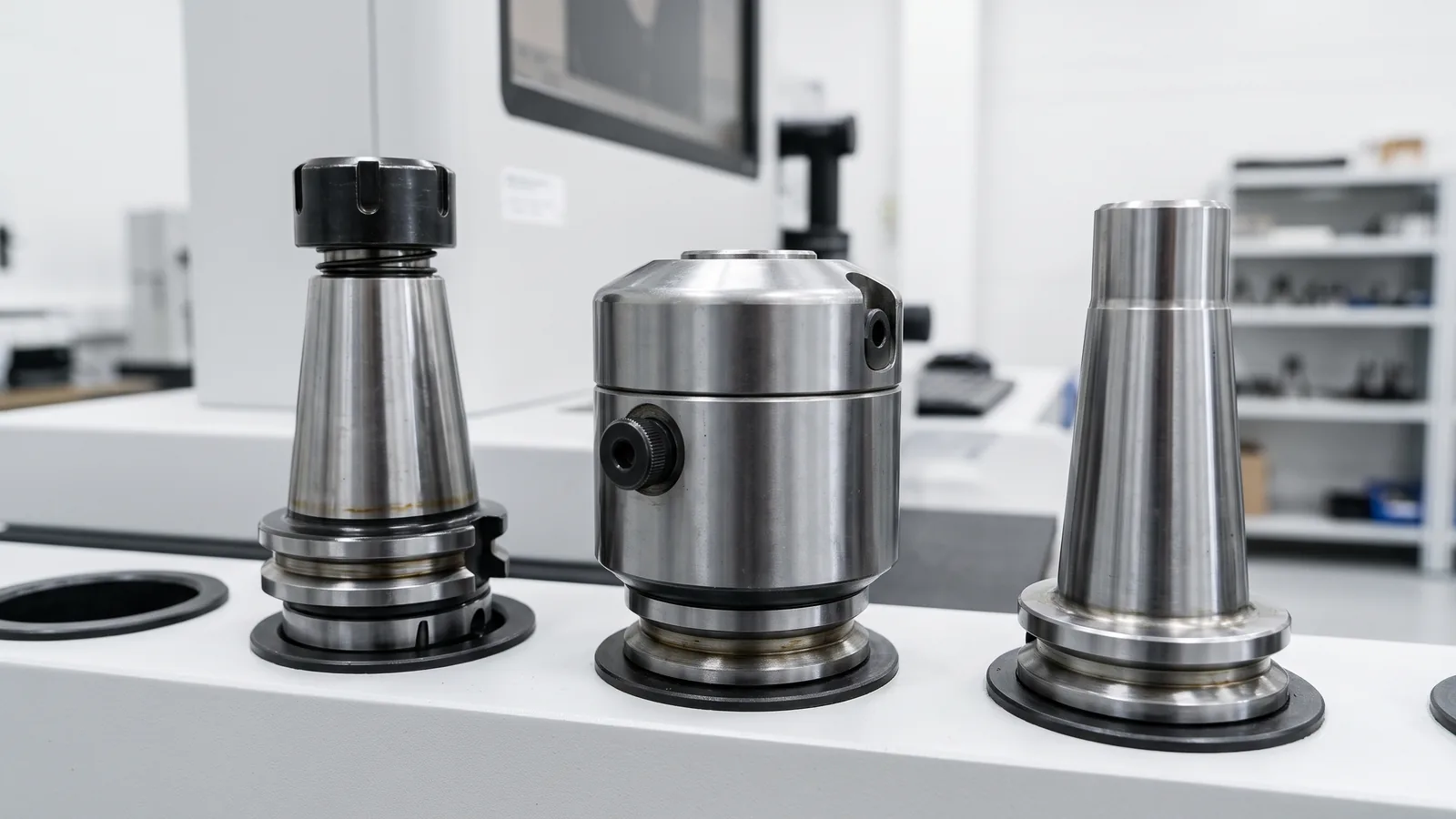

Цанговый, гидравлический или термопатрон: как выбрать оснастку
Даже очень хорошая фреза быстро изнашивается, если в патроне большое биение или он плохо держит инструмент. Оснастку выбирают по операции, требуемой точности и типу шпинделя станка.
Цанговые патроны ER
Самый универсальный вариант. Цанги ER (ISO 15488) зажимают инструмент с цилиндрическим хвостовиком, а одна цанга перекрывает диапазон около 1 мм. Подходят для свёрл, фрез на средних режимах и метчиков (со специальными цангами). Точность зависит от качества цанги и гайки и от правильной затяжки: затягивайте динамометрическим ключом.
Гидравлические патроны
Инструмент зажимается тонкостенной втулкой под давлением масла. Биение очень маленькое — у качественных патронов несколько микрометров. Патрон гасит вибрации, а инструмент меняется одним ключом. Хорош для чистового фрезерования, развёртывания и точного сверления. Хвостовик инструмента должен быть точным (обычно h6).
Термопатроны
Инструмент вставляют в нагретый патрон, при остывании отверстие сжимается и держит хвостовик. Это самое жёсткое и точное соединение при компактных размерах, хорошо подходит для высоких оборотов и высокоскоростной обработки. Нужна индукционная установка для нагрева.
Патроны Weldon и силовые патроны
Патрон Weldon зажимает хвостовик с лыской боковым винтом: инструмент не проворачивается и не вытягивается при тяжёлой черновой обработке, но точность ниже. Силовые (роликовые) патроны дают большое усилие зажима для мощного фрезерования.
Конус шпинделя
Патрон должен соответствовать шпинделю станка: SK/ISO (DIN 69871), BT (MAS 403) или HSK (DIN 69893). HSK лучше держит инструмент на высоких оборотах.
Оснастка для токарных станков
Coromant Capto (ISO 26623) — модульная система с полигональным соединением для токарной и фрезерной обработки. Позволяет быстро менять инструментальные блоки и собирать нужный вылет. VDI (DIN 69880) — крепление инструмента в револьверных головках токарных станков. Существуют переходные крепёжные узлы Coromant Capto с хвостовиком VDI.
Что выбрать
| Задача | Оснастка |
|---|---|
| Универсальные задачи, сверление, фрезы на средних режимах | Цанговый патрон ER |
| Чистовое фрезерование, развёртывание, точное сверление | Гидропатрон |
| Высокие обороты, высокоскоростная обработка | Термопатрон |
| Тяжёлая черновая обработка | Weldon или силовой патрон |
| Токарные станки с быстрой сменой инструмента | Coromant Capto, VDI |
В каталоге — патроны, оправки и адаптеры и цанги. Пришлите модель станка, тип шпинделя и список инструмента через форму заявки или на zakaz@pkf-ptp.ru — подберём оснастку.
